三、广告垃圾箱太阳能组件使用说明

1、节能型配置方案：此太阳能组件包括：太阳能电池板、太阳能存储蓄电池、太阳能智能控制器、蓄电池专用地埋箱，其中太阳能电池板采用转换效率较高的单晶硅电池片；太阳能存储蓄电池的种类为太阳能专用胶体免维护蓄电池，使用环境为-30℃～50℃；太阳能智能控制器采用光控和时控相结合的原理，可根据天气变化及季节更替自动控制其开始工作的时间，节约能源，其设计为全防水结构，可有效保护内部元件，提高使用寿命；蓄电池专用地埋箱采用防水结构设计，能够有效地保护蓄电池，提高其使用寿命。太阳能固定支架采用防盗措施设计且安装方便，在不同地域可根据支架上的腰型孔调节安装角度，以提高太阳能板的光照吸收率。

2、工作时间：此太阳能系统吸收光照约9小时可将蓄电池充满电，负载30W，每晚工作5小时，在蓄电池满容量的情况下可持续工作三天（出厂已设定，如需特殊要求须提前预定）。如果需要单独控制灯光工作时间，可根据第4条所示内容调节。

3、太阳能组件接线：

出厂前线路部分已接好，只需将广告箱内引出的线缆和蓄电池相接即可（注意极向），然后将两防水接头对接。

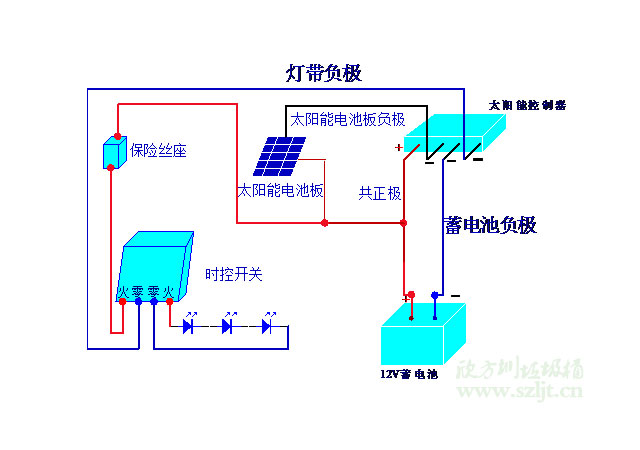

太阳能系统电路图如下所示：

4、广告垃圾箱定时开关使用说明

4.1 调时钟（出厂时已调好时钟）如需要重新调整请按住“时钟”键不放的同时再按“星期”键，“时”键，“分”键。

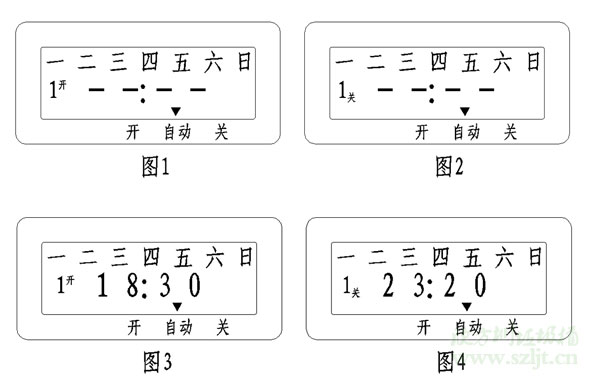

4.2 设定第一次开启时间：按一下“定时”键，液晶显示屏出现（图1）状态，再按“时”键和“分”键，输入第一次开启时间。

4.3 设定第一次关闭时间：按一下“定时”键，液晶显示屏出现（图2）状态，再按“时”键和“分”键，输入第一次关闭时间。

4.4 继续按动“定时”键，液晶显示屏出现“2开、2关、。。。。。。10开、10关”参考步骤第2点和第3点，设置以后各次开和关的时间，如果每天只开一次和关一次，则必须按“取消/恢复”键，将“2开、2关、。。。。。。10开、10关”的储存时间消除，使液晶屏上显示“— —:— —”图样。

4.5 定时设定完毕，应按“时钟”键，使液晶显示屏显示当前时间。

4.6 接上电源时，面板上绿灯亮表示电路有电，红绿灯同时亮表示开关接通。

4.7 按“自动/手动”键，可直接开或关电路，要让开关自动时，应先按“自动/手动”键将显示屏下方“▼”符号调到“关”位置，然后按下此键调到“自动”位置，例如：每天晚上18时30分自动开启，按以上第2点设定如图3，每天夜里23点20分自动关闭，按以上第3点设定如图4，按第4点调试使液晶屏上“2开、2关、。。。。。。10开、10关”显示为“— —:— —”图样，再按第6点、第7点进行操作。

4.8 按“定时”键，再按“星期”键可设定每天相同，每天不同，星期一到星期五相同，星期六至星期日相同设定。
